自動磨邊線
詳細介紹

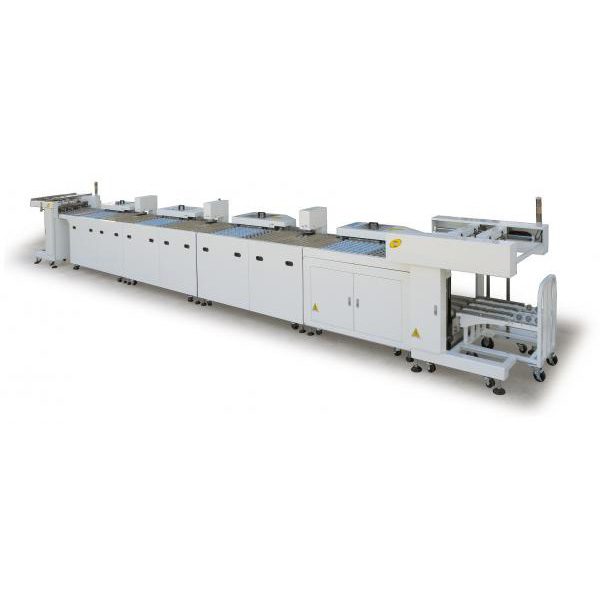

自動磨邊機
- 以靠單邊方式來磨板邊，在台灣與大陸地區具有發明專利。
- 目前大陸許多做磨邊機廠商均以本公司機台為抄襲對象，磨邊板厚只能到0.6~0.7mm，本公司0.4mm都沒有問題。
- 此設備為衡量的量產設備，由於本公司用料及設備品質穩定，廣受日本、台灣等大廠肯定。
- 加大型自動磨邊機
- 本設備為了因應客戶板子長寬尺寸24" * 24" 及板厚超過2.0mm的PCB板所特別開發出的設備。
- 機台寬度加大，旋轉機構採用吸盤式旋轉方式。
- 減少旋轉時所產生的。
規格表
| 項目 | 自動磨邊機 | 加大型自動磨邊機 |
| 適用製程 | 內層開料後即壓合撈邊後使用 | 內層開料後即壓合撈邊後使用 |
| 用途 | 壓合撈邊後的板邊磨邊 | 壓合撈邊後的板邊磨邊 |
| 電路板尺寸 | Max：610 x 610 mm Min： 254 x 254 mm 板厚 0.4 ~ 3.0 mm |
Max：762 x 610 mm Min： 254 x 254 mm 板厚 0.4 ~ 3.0 mm |
| 產能 | 10片/min. | 8片/min. |
| 電源規格 | □ 3φ 220V / 60Hz，總耗電量：0.5KW，2A □ 3φ 380V / 50Hz，總耗電量：2.0KW，7A |
□ 3φ 220V / 60Hz，總耗電量：1.0KW，5A □ 3φ 380V / 50Hz，總耗電量：2.0KW，7A |
| 總耗氣量 | 6~8 kg/cm2 (公斤/平方公分) 空氣消耗量：50L/min |
6~8 kg/cm2 (公斤/平方公分) 空氣消耗量：400 L/min |
| 集塵需求 | 最大靜壓：1000mmAq 排風量：18 m3/min (立方公尺/分鐘) |
最大靜壓：1000mmAq 風量：18 m3/min (立方公尺/分鐘) |
| 集塵管徑 | φ76mm | φ76mm |
| 工作高度 | 900 ± 50 mm | 900 ± 50 mm |
| 機台尺寸 | 7220L x1020W x 1170H (mm) | 8365L x1400W x 1250H (mm) |
