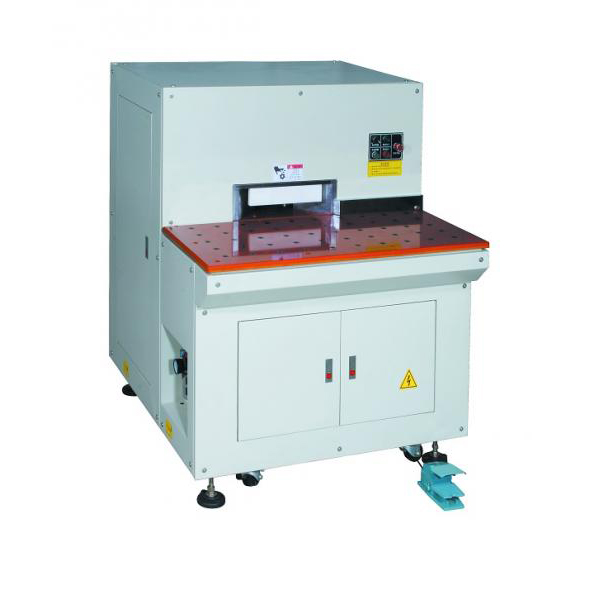

JH-8618 薄板用圓角機
- 採用5片一組的10刃鑽石刀具來做水平式的導角，以避免導角時所產生底下幾片有披風或導角不良的品質問題。
- 採氣浮式平台，避免人員移動整疊板子過重的問題。
- 適用薄板導角時使用。
詳細介紹
規格表
| 適用製程 | 內層開料後 |
| 用途 | 薄板導角 |
| 電路板尺寸 | Max：550 × 610 mm Min ：250 × 250 mm 板厚 0.1 ~ 8.0 mm (每疊板厚：10~50mm) |
| 產能 | 磨4角約 1 min. |
| 電源規格 | □ 3φ 220V / 60Hz，總耗電量：2.5KW □ 3φ 380V / 50Hz，總耗電量：2.5KW |
| 總耗氣量 | 6~8 kg/cm2 (公斤/平方公分) 空氣消耗量：70 L/min |
| 集塵需求 | 最大靜壓：800mmAq 排風量：6m3/min (立方公尺/分鐘) |
| 集塵管徑 | φ76mm |
| 工作高度 | 900±30mm |
| 機台尺寸 | 1090L × 1180W × 1370H (㎜) |
